BEL5, 4 Ausgänge, 1 Eingang, Typ 1 Artikelnr.: BEL501-114-400-017-SET1
€ 13.79 keine Steuer da Privatverkauf zzgl. Versandkosten Artikelzustand: Neu, Eigenproduktion noch 10 Stück vorhanden Anzahl:
	In den Warenkorb »

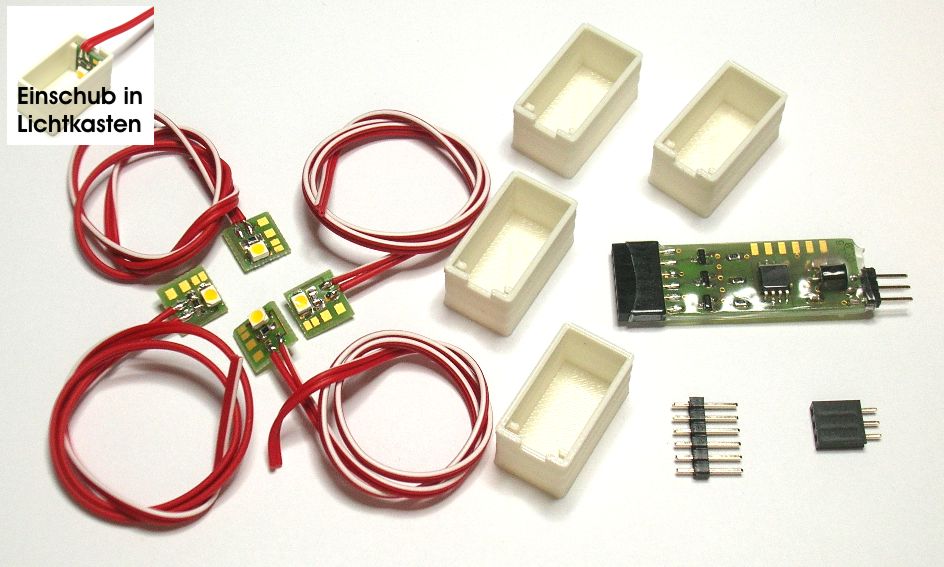

Zur Beleuchtung von Modellbahnhäusern. Ursprünglich als Erweiterung zum Light@Night System von Railware und Littfinski DatenTechnik (LDT) konzipiert, können die Beleuchtungsplatinen auch alleine für sich eingesetzt werden. Dieses Set besteht aus folgenden Teilen: 1 Stück Steuereinheit: BEL501-114-400-017 4 Stück LED-Print: WW-UNI (8 VDC bis 25 VDC Gleichspannung, warmweiß) 4 Stück Lichtkästen: LK14x25 1 Stück Steckerleiste: stift6 1 Stück Buchsenleiste: buchse3 Eckdaten dieser Beleuchtungsplatine: Mit dem Anlegen der Versorgungsspannung startet der Programmablauf und endet nach der Programmlaufzeit. Der Steuereingang schaltet auf einen zweiten Programmzyklus um, wenn er gegen Masse geschalten wird, um den Morgen zu simulieren. Ein neuerlicher Programmlauf erfolgt nach dem Entfernen und wieder Anlegen der Versorgungsspannung. Versorgungsspannung: 8 VDC bis 25 VDC Gleichspannung Ausgangsstrom pro Kanal: 80 mA Anschlussart: Stecker/Buchse Beleuchtungszweck: Hausbeleuchtung Programmlauf: 1 Durchlauf Programmlaufzeit: Max. 250 Sekunden je Programm Ausgangskanäle: 4 Eingangskanäle: 1 Pprgrammanzahl: 2 Fernseher Simulation: Nein Kanalanzahl für Fernseher Simulation: 0 Programmvariante: HA017 Bedienungsanleitung BEL50x-114-400-0xx Zeitdigrammvorlage für individuelle Programmierung Wie erhalte ich meine individuell programmierte Platine? Etwas weiter oben befindet sich der Download einer Zeitdiagrammvorlage. Nach dieser Vorlage wird ihr Programm erstellt. Alternativ zur Vorlage können auch die Schaltzeiten übermittel werden. Jeder Kanal kann maximal 10 mal innerhalb eines Programmablaufs schalten. Wie ein Zeitdiagramm ausschauen kann sehen sie unterhalb des Produktbildes. Anklicken zum Vergrößern.
